تصور کنید که زیر بنای یک ساختمان عظیم، یک آسمانخراش سر به فلک کشیده یا حتی یک پل مستحکم چیست؟ پاسخ در اتصالات فولادی نهفته است؛ اتصالات حیاتی که توسط فرآیند جوشکاری اسکلت ساختمان ایجاد میشوند. جوشکاری در ساختوسازهای فولادی نه تنها یک فرآیند فنی، بلکه یک هنر مهندسی است که مستقیماً بر ایمنی، دوام و طول عمر سازه تأثیر میگذارد. یک جوش ضعیف میتواند کل پایداری ساختمان را به خطر بیندازد، در حالی که یک اتصال بینقص، میتواند در برابر زلزله، باد و تنشهای مداوم سالها مقاومت کند. اگر به دنبال درکی جامع از تکنیکها، چالشها، استانداردها و نکات ایمنی این عملیات حیاتی هستید تا اطمینان حاصل کنید که اسکلت ساختمان شما بر اساس بالاترین اصول مهندسی بنا شده، این مقاله راهنمای جامع شما خواهد بود. تا پایان این راهنما از آلیاژ صنعت ایلیا که تخصصی ترین مرجع برای خرید الکترود جوشکاری و خرید سیم جوش اما می باشد با ما باشید.
برای مشاوره با کارشناسان مجموعه آلیاژ صنعت ایلیا با شماره 65020820 تماس بگیرید.
اهمیت جوشکاری در سازههای فولادی مدرن
جوشکاری در اسکلت ساختمانهای امروزی، نقشی محوری دارد که بسیار فراتر از صرفاً اتصال دو قطعه فلزی است؛ این فرآیند انسجام ساختاری و یکپارچگی مهندسی کل سازه را تضمین میکند. استفاده از اتصالات جوشی به جای اتصالات پیچی (هرچند پیچ و مهره نیز کاربرد دارند)، باعث ایجاد سازههایی صلبتر و محکمتر میشود که توانایی بهتری در توزیع و جذب نیروهای جانبی ناشی از زلزله و باد دارند. از دیدگاه فنی، یک جوش موفق، قطعات فولادی را به گونهای به هم میپیوندد که در آن نقطه، قطعهای یکپارچه از لحاظ متالورژیکی ایجاد شود که از نظر استحکام، با خود فلز پایه برابری کند، که این امر برای پایداری درازمدت ساختمانهای بلند و سازههای حیاتی کاملاً ضروری است.
انواع روشهای جوشکاری متداول در ساخت اسکلت فلزی
در صنعت ساخت اسکلت ساختمان، چندین روش جوشکاری وجود دارد که هر یک بر اساس شرایط، ضخامت فولاد و محل انجام کار انتخاب میشوند. رایجترین روشها شامل جوشکاری قوس الکتریکی با الکترود دستی (SMAW) و جوشکاری قوس الکتریکی با گاز محافظ (MIG/MAG یا GMAW) هستند. SMAW به دلیل تجهیزات سادهتر و قابلیت جابجایی، همچنان برای جوشکاری در محل پروژه یا شرایط آب و هوایی نامساعد محبوب است. در مقابل، MIG/MAG و روشهای پیشرفتهتر مانند قوس زیر پودری (SAW) به طور گسترده در کارخانجات برای مونتاژ قطعات پیشساخته استفاده میشوند، زیرا سرعت بالا، کیفیت جوش بهتر و یکنواختی بیشتری را ارائه میدهند که برای حجم بالای تولید قطعات سازهای ایدهآل است.
الکترود و سیم جوشهای استاندارد برای فولاد ساختمانی
انتخاب صحیح ماده پرکننده (الکترود یا سیم جوش) عاملی تعیینکننده در استحکام نهایی جوش است و باید با نوع فولاد سازهای مورد استفاده مطابقت داشته باشد. برای فولادهای ساختمانی رایج (مانند ST37 یا ST52)، معمولاً از الکترودهای E7018 در روش SMAW استفاده میشود؛ این الکترودها از نوع کمهیدروژن هستند و استحکام کششی بسیار بالایی (حداقل ۷۰,۰۰۰ psi) را فراهم میکنند که برای جوشهای تحت تنش حیاتی است. در روشهای MIG/MAG، سیمهای جوش ER70S-6 پرکاربرد هستند که علاوه بر استحکام بالا، عملکرد خوبی در شرایط مختلف جوشکاری و سرعت تغذیه بالا ارائه میدهند. این مواد پرکننده باید استانداردهای بینالمللی را داشته باشند تا کیفیت متالورژیکی و خواص مکانیکی جوش تضمین شود.
فرآیند آمادهسازی قطعات
قبل از شروع هرگونه جوشکاری، فرآیند آمادهسازی لبهها و تمیزکاری قطعات از اهمیت حیاتی برخوردار است و کیفیت نهایی جوش را تعیین میکند. فولادها اغلب دارای ناخالصیهایی مانند زنگزدگی، رنگهای محافظ (پرایمر)، روغنها و پوستههای آسیابکاری هستند که در صورت عدم حذف، در حوضچه مذاب حل شده و باعث ایجاد عیوب جدی مانند تخلخل (Porosity) یا آخال (Inclusions) میشوند. آمادهسازی لبه شامل برش یا سنگزنی فولاد به زوایای خاص (مانند V شکل یا J شکل) است تا نفوذ کامل جوش در ضخامت قطعات تضمین شود؛ این مرحله نیازمند دقت بالا و اندازهگیریهای دقیق برای مطابقت با نقشههای مهندسی است.

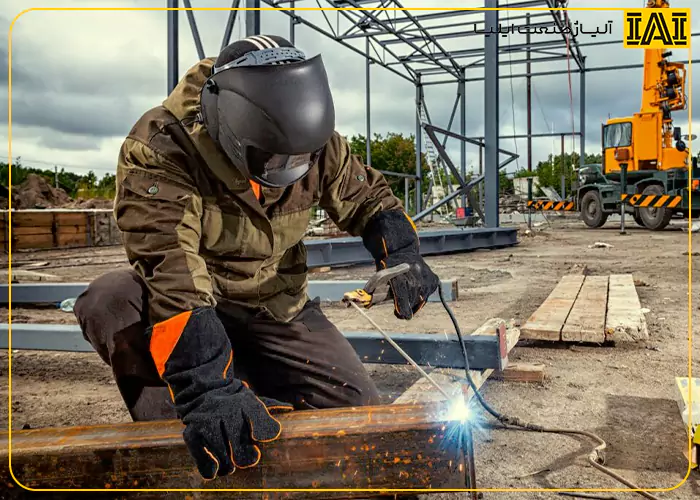

اجرای جوشکاری در کارگاه در مقابل جوشکاری در محل
روش صحیح جوشکاری اسکلت ساختمان به دو فاز اصلی تقسیم میشود: جوشکاری در کارخانه (Shop Welding) و جوشکاری در محل نصب (Field Welding). جوشکاری در کارخانه معمولاً در شرایط کنترلشده، با تجهیزات پیشرفتهتر مانند SAW و در موقعیتهای ایدهآل (مانند تخت و افقی) انجام میشود، که این امر کیفیت بالاتر و سرعت بیشتری را به همراه دارد. در مقابل، جوشکاری در محل نصب (مانند اتصال تیرها به ستونها در ارتفاع)، اغلب با چالشهای بیشتری مانند شرایط آب و هوایی نامساعد، موقعیتهای دشوار (عمودی یا بالاسری) و محدودیتهای دسترسی مواجه است. به همین دلیل، در محل پروژه معمولاً از روشهای دستی مانند SMAW استفاده میشود که نیازمند مهارت بسیار بالای جوشکار و بازرسیهای مکرر است.
نکات فنی حیاتی
کنترل حرارتی در جوشکاری فولادهای ساختمانی، به ویژه فولادهای پرمقاومت و با ضخامت زیاد، بسیار حیاتی است. پیشگرمایش (Preheating) فرآیند افزایش دمای موضعی قطعات فولادی قبل از شروع جوشکاری است و برای کاهش سرعت سرد شدن جوش و منطقه متأثر از حرارت (HAZ) انجام میشود. این عمل به جلوگیری از ترکخوردگی هیدروژنی کمک میکند و تنشهای داخلی را کاهش میدهد. علاوه بر این، کنترل دمای بین پاسی (Interpass Temperature) نیز مهم است؛ این دما نشاندهنده حداکثر دمایی است که فلز پایه قبل از اعمال پاس جوش بعدی میتواند داشته باشد. رعایت دقیق این دماها بر اساس نوع فولاد و کد جوشکاری (مانند AWS D1.1)، برای حفظ خواص متالورژیکی و جلوگیری از تردی ضروری است.
در سایت ghdoorframe در این رابطه اینگونه آمده است:
The first step in making a welded frame is choosing the right materials. The type of metal used depends on the specific application of the frame. For example, if you need a frame for a fire door, you’ll want to use a material that has high fire resistance. Steel is a popular choice for many welded frames because it’s strong, durable, and relatively inexpensive. Aluminum is another option, especially for applications where weight is a concern.
Once the material is selected, it’s cut to the appropriate size and shape. This is usually done using a saw or a laser cutter. The accuracy of the cutting is crucial, as it will determine how well the pieces fit together during the welding process.
اولین قدم در ساخت یک قاب جوش داده شده، انتخاب مواد مناسب است. نوع فلز مورد استفاده به کاربرد خاص قاب بستگی دارد. به عنوان مثال، اگر به یک قاب برای درب ضد حریق نیاز دارید، باید از مادهای استفاده کنید که مقاومت بالایی در برابر آتش داشته باشد. فولاد یک انتخاب محبوب برای بسیاری از قابهای جوش داده شده است زیرا قوی، بادوام و نسبتاً ارزان است. آلومینیوم گزینه دیگری است، به خصوص برای کاربردهایی که وزن یک نگرانی است. پس از انتخاب ماده، آن را به اندازه و شکل مناسب برش میدهند. این کار معمولاً با استفاده از اره یا برش لیزری انجام میشود. دقت برش بسیار مهم است، زیرا تعیین میکند که قطعات در طول فرآیند جوشکاری چقدر خوب به هم متصل میشوند.
کنترل کیفیت و بازرسیهای غیرمخرب (NDT) جوش
پس از اتمام فرآیند جوشکاری، تضمین کیفیت اتصال از طریق بازرسیهای جامع ضروری است تا از سلامت و استحکام جوش اطمینان حاصل شود. این بازرسیها شامل دو بخش اصلی هستند: بازرسی بصری (Visual Inspection) که توسط بازرسان دارای گواهی (مانند CWI) برای بررسی ابعاد، اندازه گرده جوش، عدم وجود تخلخل سطحی و بریدگیهای کناره جوش (Undercut) انجام میشود. و آزمایشات غیرمخرب (NDT) مانند تست ذرات مغناطیسی (MT) برای تشخیص ترکهای سطحی، تست فراصوت (UT) برای شناسایی عیوب داخلی مانند آخالها و نفوذ ناقص، و تست رادیوگرافی (RT) برای مشاهده عیوب در عمق جوش. این فرآیندها ضامن انطباق جوشکاری با الزامات کد ساختمانی هستند.
بیشتر بخوانید: انواع سنگ فرز صنعتی و معمولی را بشناسید
ایمنی و بهداشت در عملیات جوشکاری اسکلت فلزی
ایمنی در محل جوشکاری اسکلت فلزی، به ویژه در ارتفاع و در محیطهای باز، باید بالاترین اولویت را داشته باشد. خطرات شامل شوک الکتریکی، اشعههای قوس (UV و IR)، دود و گازهای سمی، و خطر آتشسوزی است. استفاده از تجهیزات حفاظت فردی (PPE) مناسب شامل ماسک جوشکاری با فیلتر خودکار، لباسهای مقاوم در برابر آتش، دستکشهای چرمی و کفشهای ایمنی ضروری است. علاوه بر این، در ارتفاع، استفاده از سیستمهای مهار سقوط و کمربند ایمنی اجباری است. مدیریت دود و تهویه مناسب، به خصوص در فضاهای بسته، برای محافظت از سلامت جوشکاران در برابر گازهای حاصل از فلزات و فلاکسیهای جوشکاری نیز حیاتی است.

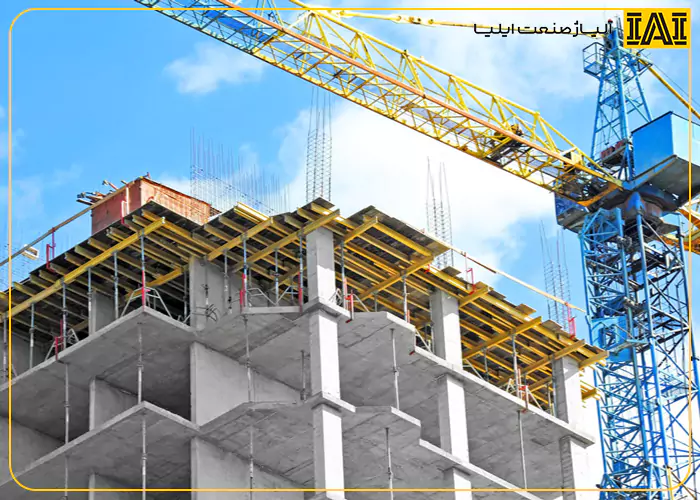

استانداردها و کدهای جوشکاری در ایران و جهان
تمامی فرآیندهای روش صحیح جوشکاری اسکلت ساختمان باید مطابق با استانداردهای رسمی و کدهای مهندسی ملی و بینالمللی انجام شوند تا تأییدیه نهادهای نظارتی را کسب کنند. در سطح جهانی، استاندارد AWS D1.1 (کد جوشکاری سازههای فولادی) که توسط انجمن جوشکاری آمریکا تدوین شده است، مرجع اصلی برای طراحی، اجرا و بازرسی جوشهای سازهای است. این استاندارد شامل الزامات مربوط به صلاحیت جوشکاران، طراحی اتصال، مواد پرکننده، پیشگرمایش، و روشهای بازرسی است. در ایران نیز، مقررات ملی ساختمان و استانداردهای داخلی بر اساس این مراجع بینالمللی تنظیم شدهاند و رعایت آنها برای هر پروژه عمرانی الزامی است.
تأثیر جوشکاری بر مقاومت سازه در برابر زلزله
در مناطق لرزهخیز، جوشکاری نقشی تعیینکننده در توانایی سازه برای مقاومت در برابر نیروهای زلزله ایفا میکند. اتصالات جوشی در اسکلت، به ویژه در نواحی مهم مانند مفصلهای تیر به ستون، باید به گونهای طراحی و اجرا شوند که قبل از شکست، امکان تغییر شکل پلاستیک (Plastic Deformation) و جذب انرژی زلزله را فراهم کنند. این ویژگی که به آن شکلپذیری (Ductility) میگویند، به سازه اجازه میدهد تا تحت بارهای شدید، دچار آسیب شدید شود اما به طور کامل فرونریزد. اجرای جوشهای با نفوذ کامل و با کیفیت مطابق با الزامات لرزهای کدها، برای جلوگیری از شکستهای ترد و ناگهانی در حین وقوع زلزله، حیاتی است.
سخن پایانی
جوشکاری اسکلت ساختمان، فرآیندی پیچیده، اما بینهایت حیاتی است که در قلب هر پروژه عمرانی قرار دارد. از انتخاب الکترود مناسب و آمادهسازی دقیق قطعات گرفته تا کنترل حرارت و بازرسیهای جامع، هر مرحله نیازمند تعهد به استانداردها و مهارت فنی است. یک جوشکار در یک پروژه فولادی، نه تنها یک صنعتگر، بلکه ضامن ایمنی هزاران نفری است که در آن سازه زندگی یا کار خواهند کرد. در نهایت، کیفیت و مقاومت ساختمان شما، بازتابی مستقیم از کیفیت اتصالات جوشی آن است. با درک عمیق این اصول، میتوان اطمینان حاصل کرد که اسکلت فولادی بنای شما، نه تنها در برابر چالشهای روزمره، بلکه در برابر سختترین بلایای طبیعی نیز پایدار خواهد ماند.
سؤالات متداول
۱. مهمترین وظیفه جوشکار سازه چیست؟
پاسخ: مهمترین وظیفه، تولید اتصالات جوشی با نفوذ کامل و کیفیت بالا مطابق با نقشهها و استانداردهای تعیین شده (مانند AWS D1.1) است تا استحکام و ایمنی سازه تضمین شود.
۲. آیا جوشکاری در هوای بارانی مجاز است؟
پاسخ: خیر، جوشکاری در معرض باران یا رطوبت مستقیم مجاز نیست، زیرا رطوبت باعث ایجاد تخلخل و ترکخوردگی هیدروژنی در جوش میشود؛ در چنین شرایطی باید از چادر یا سرپناه مناسب استفاده شود.
۳. رایجترین نقص جوشکاری در اسکلت ساختمان چیست؟
پاسخ: رایجترین نقصها شامل نفوذ ناقص (Incomplete Penetration)، بریدگی کناره جوش (Undercut) و تخلخل (Porosity) است که همگی ناشی از آمادهسازی ضعیف یا تکنیکهای نادرست جوشکاری هستند.
